Набір для гідромасажу на 6 форсунок  (СЕТ 024 Г)

Набір комплетується вологозахищеним ( IPX5) насосом під 220v. Потужністю 1100W і робочою температурою води не більш ніж 50° в насосі. підведення та відведення води здійснюється через вклеювання в перехідники шланга діаметром 50 мм.( РС01 50 ) увімкнення та вимкнення спрацьовує через пневма коновик от пневмакнопки , який встановлений у насосі через шлангу завдяки створюванню руху повітря, що запобігає передаванню струмів на кнопку.

   Пневматична кнопка ( АР014 ) монтує з бортом і має тонку верхню металеву, хромовану декоративну накладку зовнішнім діаметром 52 мм і діаметром посадкової частини 44 мм. Проста довжина всієї кнопки 76 мм. Для під'єднання до пневматичної вимикача використовується шланг ( РС02 6 ) зовнішнім діаterм 6 мм і внутрішнім діаметром 3 мм.

Забір води в гідромасажну систему відбувається через водозбірник ( ВЗ019 ) він має бути повністю занурений у воду та розміщений нижче горизонту водної лінії наповненого резервуара для запаяного припливу води без потрапляння повітря, що може налагодити роботу насоса. Зовнішній діаметр пластикової, хромованої декоративної накладки 85 мм. Діаметр посадкової частини 70 мм. Під'єднання до насоса відбувається через вклеювання шланга діаметром 50 мм. (  РС01 50 ). До комплекту входить кут 90° ( РС03 50 ) для зміни кута напрямку під'єднання за потреби.

   Гідромасажні форсунки ( ВД024 ) розпологуються в довжину стінок резервуара ( Ванна, чан, купель, бассеїн) і під'єднуються послідовно одна за одною шлангами ( РС01 32 ) розташованими в нижній частині форсунки для подавання води у двох напрямках від насоса через трійник із переходом ( РС012 ) від 50 мм до 32 мм. для рівномірного розподілу тиску між форсунками. Приток повітря в форсунку виробляється через шланг ( РС01 20 ), який надходить у систему автоматично через механічний регулятор подавання повітря ( АР014 В ) за бажанням збільшити повітряний потік у форсунках є можливість доукомплектувати систему повітряним компресором. У крайні форсунки вклеюються заглушки діаметром 32 і 20 мм. ( РС07 32 и 20 ) оскільки форсунки мають наскрізне під'єднання. Зовнішня металева, хромована декоративна накладка має зовнішній діаметр 65 мм і діаметр посадкової частини становить 40 мм. товщина накладки не підвищує 3 мм, що позитивно позначається на тактильні відчуття під час дотику до форсунки. Глибина встановлення 85 мм. Сопло форсунки має поворотний механізм для невеликої зміни напрямку потоку суміші з води та повітря.

   Регулятор потоку надходження повітря до форсунок ( АР014В ) приєднується через шланг ( РС01 20 ) діаметром 20 мм. і трійника 20 мм. ( РС05 20 ) для рівномірного розподілу повітря у двох напрямках між форсунками. Діаметр зовнішньої еталічної хромованої накладки 52 мм. посадкової частини 45 мм. загальна довжина від внутрішнього краю накладки 65 мм. Поступлення повітря відбувається з нижньої частини регулятора та відповідно внутрішньої частини резервуара.

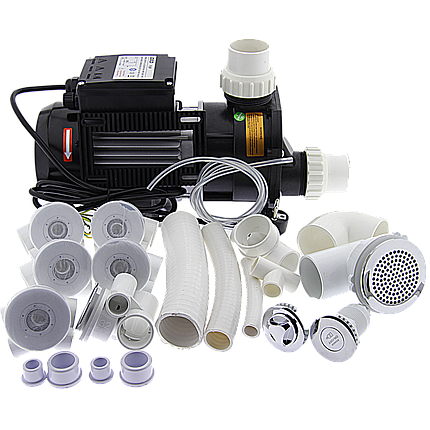

До комплекту входять такі комплектуючі

• Насос — 1 шт. ( ДХД315Е )
• Форсунки — 6 шт. ( ВД024 )
• Пневматична кнопка — 1 шт. ( АР014 А )
• Регулятор подавання повітря — 1 шт. ( АР014В )
• Водазбірник — 1 шт ( ВЗ019 )
• Трійник із переходом 50-32 мм — 1 шт ( РС012 32 )
• Трійник 20 мм. -1 шт. ( РС 05 20 )
• Кут 50 мм. - 1 шт. ( РС03 50 )
• Заглушки в форсунки 20 мм. - 2 шт ( РС07 20 )
• Заглушки в форсунки 32 мм. - 2 шт ( РС07 32 )
• Шланг 50 мм. - 1.5 м\п ( РС01 50 )
• Шланг 32 мм. - 5 м\п ( РС01 32 )
• Шланг 20 мм. - 5 м\п ( РС01 20 )
• Шланг 6 мм. - 1 м\п ( РС02 6 )

Клей для шланг до комплекту не входить

Якщо вам потрібна додаткова інформація або зміна комплектації, то ви можете зв'язуватися з нами за контактами, зазначеними на сайті.
